褐鐵礦磁化焙燒-磁選選礦流程是由磁化焙燒和弱磁選兩部分工藝組成。褐鐵礦的磁化焙燒是在礦石中添加還原劑(炭、水煤氣或煤)，然后進(jìn)行高溫處理，使其中的三氧化二鐵還原為四氧化三鐵的過(guò)程。

　　褐鐵礦磁化焙燒選礦工藝是有其最特殊的一步，就是脫結(jié)晶水環(huán)節(jié)。在溫度為300-400℃時(shí)，褐鐵礦將其結(jié)晶水脫除。

　　Fe2O3·nH2O==Fe2O3+nH2O

　　當(dāng)焙燒溫度達(dá)到700-850℃時(shí)，開(kāi)次磁化焙燒過(guò)程，用氣體還原劑(H2、CO)時(shí)其反應(yīng)式為：

　　3Fe2O3+H2==2Fe3O4+H2O

　　3Fe2O3+CO==2Fe3O4+CO2

　　用固體還原劑(C)時(shí)，其反應(yīng)式為：

　　CO2+C==2CO

　　3Fe2O3+CO==2Fe3O4+CO2

　　3Fe2O3+C==2Fe3O4+CO

　　褐鐵礦的磁化焙燒有以下效果：一是脫去結(jié)晶水，使原礦鐵品位提高;二是褐鐵礦被還原為磁選較強(qiáng)的磁鐵礦，利于后續(xù)的磁選分離。褐鐵礦的焙燒-磁選獲得的選礦指標(biāo)一般高于其他選礦工藝，但是由于焙燒磁選的成本較高，只有當(dāng)?shù)鼐哂辛畠r(jià)的煤炭或天然氣資源時(shí)才可以考慮。

　　新疆某褐鐵礦在原礦品位46.5%的情況下，焙燒磁選工藝可獲得鐵精礦品位59.2%、回收率92.9%的技術(shù)指標(biāo)。

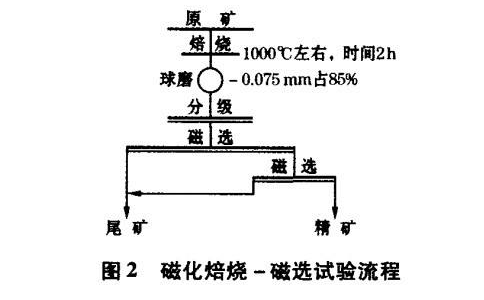

　　江西某鐵礦主要為褐鐵礦，該礦含泥含水大且可選性差。在磁化焙燒工藝中最佳條件為還原劑選用褐煤，煤粉用量為原礦的15%-20%、焙燒溫度950℃、焙燒時(shí)間2小時(shí)。在原礦品位37.16%的情況下，可獲得鐵精礦品位在65%左右、回收率80%左右的技術(shù)指標(biāo)。

　　以上內(nèi)容就是褐鐵礦石磁化焙燒-磁選選礦流程，更多褐鐵礦選礦工藝流程或褐鐵礦選礦技術(shù)與褐鐵礦選礦設(shè)備請(qǐng)咨詢昆明礦山機(jī)械：13529439066
